阿里云计算巢-使用MySQL软件包创建包含VPC对等连接功能的单租版全托管服务实例

本文介绍基于单ECS架构版MySQL软件包快速构建包含VPC对等连接功能的单租版全托管计算巢服务实例的详细信息。

服务说明

本示例采用单ECS的架构，并默认开启了VPC对等连接功能，用户在完成服务实例部署后，可以直接通过内网访问部署在服务商侧的MySQL。本示例对应的Git仓库地址为：mysql-managed-vpcpeering-demo。

本示例会自动构建计算巢服务，创建过程大约持续3分钟，当服务状态变成待提交，即表示服务构建成功。具体的服务构建流程如下。

将MySQL安装包（提前存放到该GitHub repo中）构建为计算巢文件部署物。
创建计算巢服务并关联相应的文件部署物。

本示例的服务为您提供了如下三种套餐。

套餐名	ECS规格族	vCPU与内存	系统盘	公网带宽
低配版	ecs.c6.large	内存型c6，2vCPU 4 GiB	ESSD云盘 200 GiB PL0	固定带宽 1 Mbps
基础版	ecs.c6.xlarge	内存型c6，4vCPU 8 GiB	ESSD云盘 200 GiB PL0	固定带宽 1 Mbps
高配版	ecs.c6.2xlarge	内存型c6，4vCPU 8 GiB	ESSD云盘 200 GiB PL0	固定带宽 1 Mbps

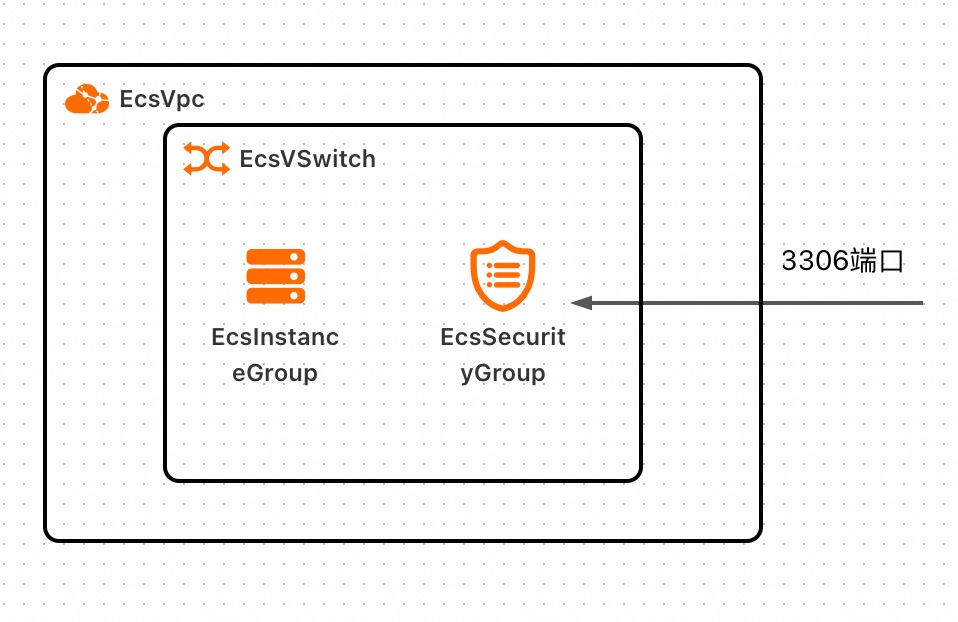

部署架构


服务构建计费说明

测试本服务构建无需任何费用，创建服务实例涉及的费用请参考服务实例计费说明。

RAM账号所需权限

本服务需要对ECS、VPC等资源进行访问和创建操作，若您使用RAM用户创建服务实例，需要在创建服务实例前，对使用的RAM用户的账号添加相应资源的权限。添加RAM权限的详细操作，请参见为RAM用户授权。

所需权限如下表所示。

权限策略名称	备注
AliyunECSFullAccess	管理云服务器服务（ECS）的权限
AliyunVPCFullAccess	管理专有网络（VPC）的权限
AliyunROSFullAccess	管理资源编排服务（ROS）的权限
AliyunComputeNestUserFullAccess	管理计算巢服务（ComputeNest）的用户侧权限
AliyunComputeNestSupplierFullAccess	管理计算巢服务（ComputeNest）的服务商侧权限
AliyunCDTFullAccess	管理云数据传输（CDT）的权限

服务实例计费说明

本示例服务在计算巢上主要涉及如下费用：

所选vCPU与内存规格
系统盘类型及容量
公网带宽

本示例计费方式包括：

按量付费（小时）
包年包月

服务实例的预估费用在创建实例时可实时看到。

部署流程

部署参数说明

参数族	参数项	说明
基础配置	数据库root和admin账户密码	数据库root和admin账户密码，长度8-32个字符，可包含大小写字母、数字及特殊符号（包含：!@#$%^&*-+=_）。
网络配置	可用区	选择可用区，资源将在服务商的该可用区创建。
网络设置	专有网络IPv4网段	填写专有网络IPv4网段，建议您使用RFC私网地址作为专有网络的网段，如10.0.0.0/8，172.16.0.0/12，192.168.0.0/16。
网络设置	交换机子网网段	填写交换机子网网段。

部署步骤

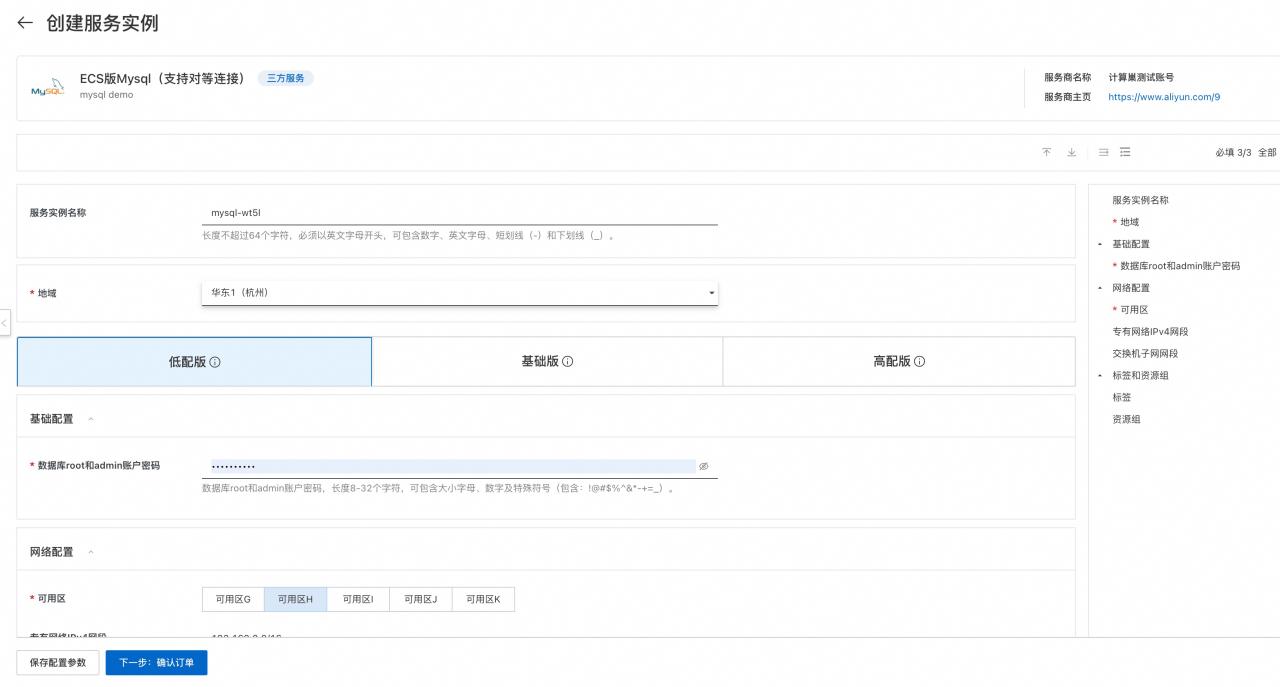

单击服务商提供的服务实例部署链接，在服务实例部署界面，根据界面提示，填写参数完成部署。

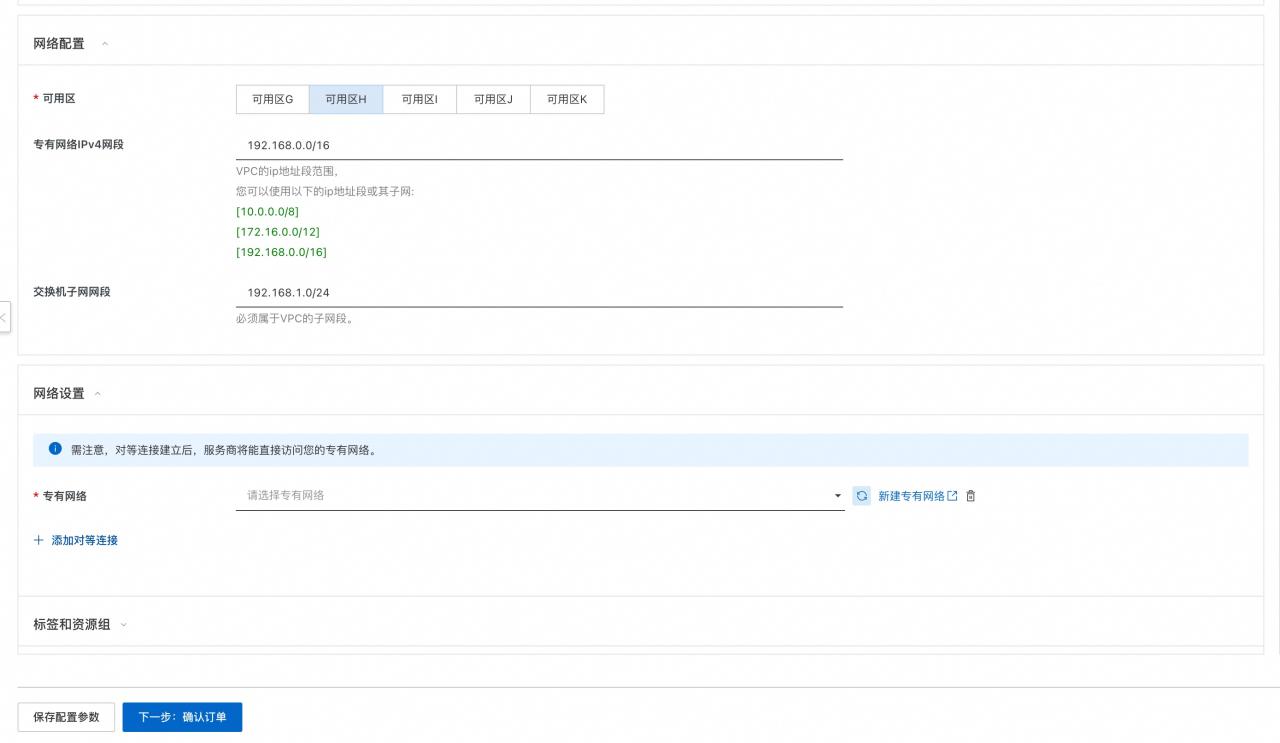

网络配置部分填入新建VPC的IPV4网段与交换机子网网段。如果需要创建对等连接，这里还需要填写网络配置，网络设置部分填写对等连接的用户侧VPC。需要注意VPC的网段不可以与新建VPC网段重叠。

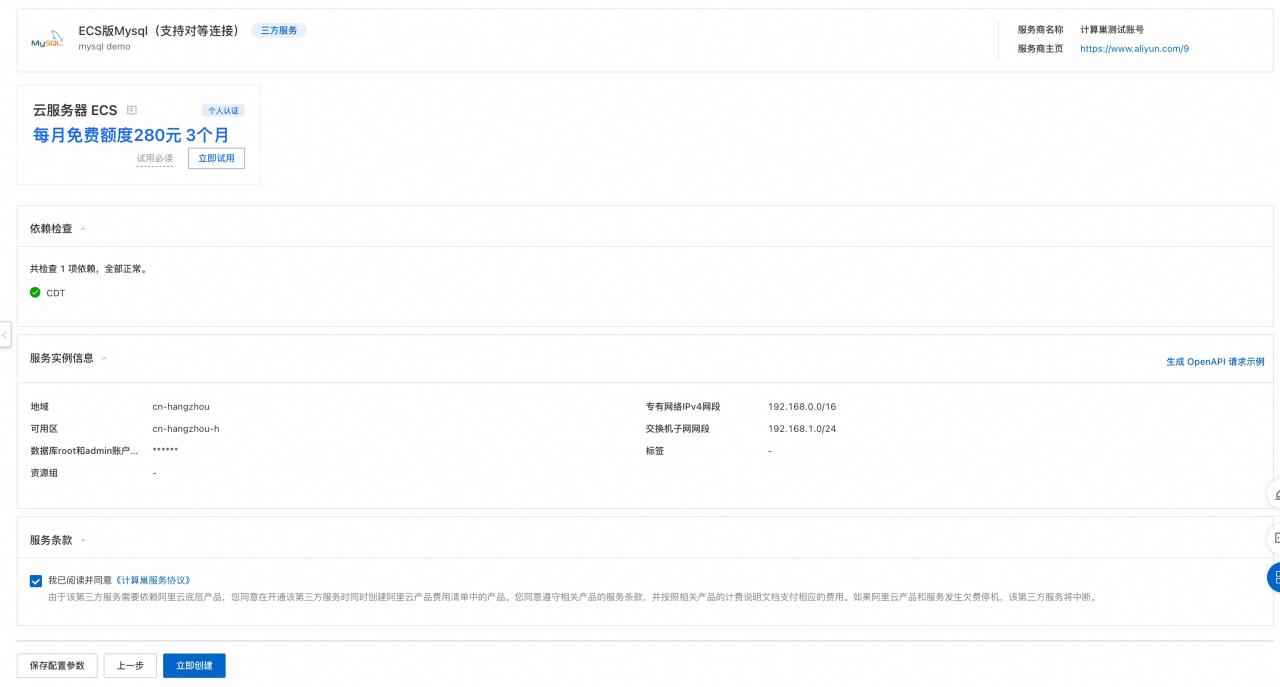

参数填写完成后可进入订单确认页。

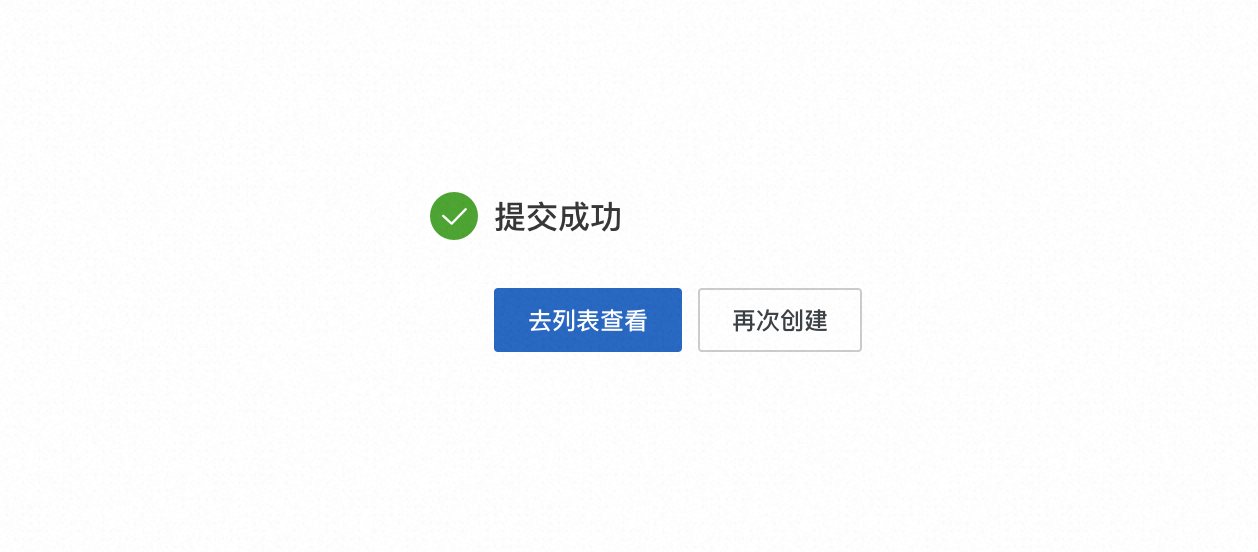

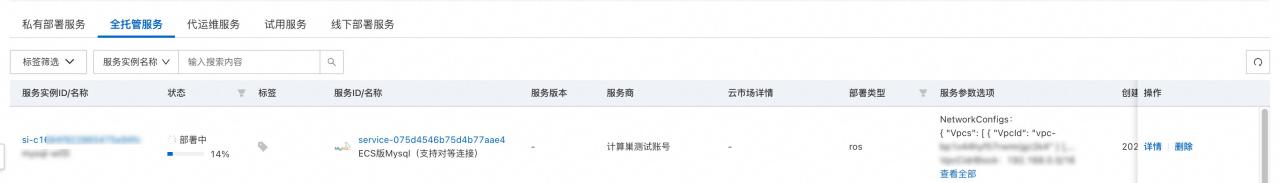

确认订单完成后同意服务协议并点击立即创建，进入部署阶段。

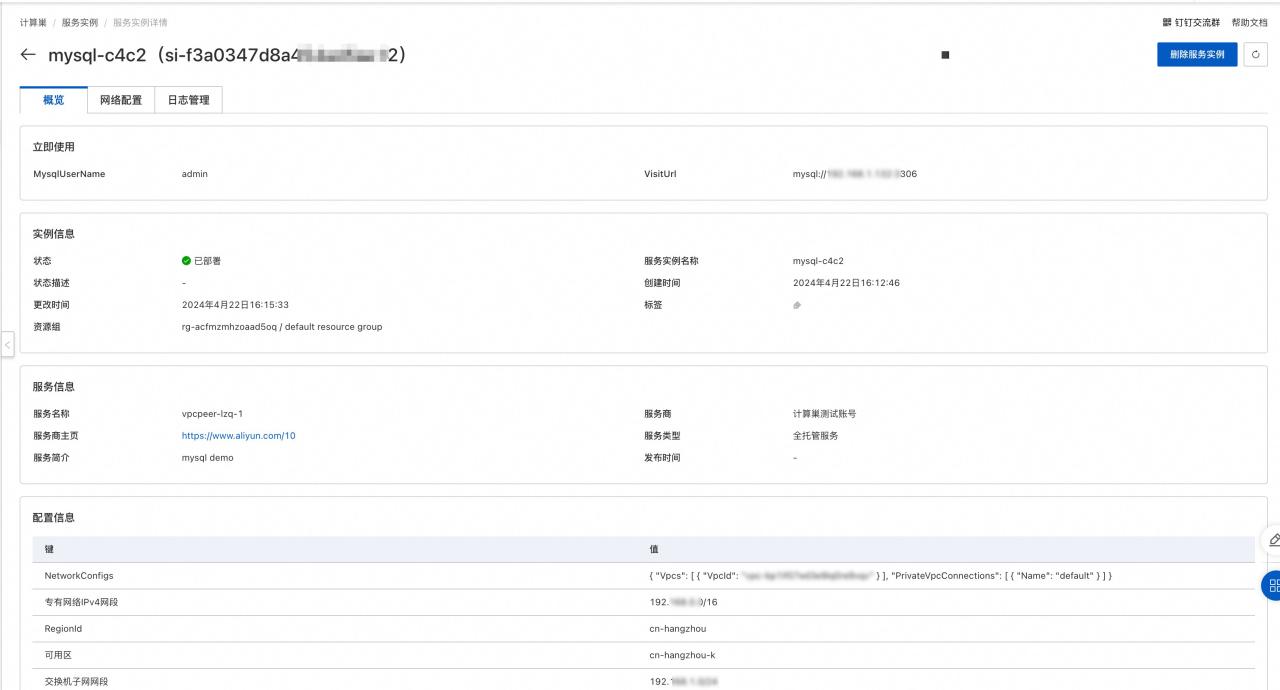

等待部署完成后就可以开始使用服务。

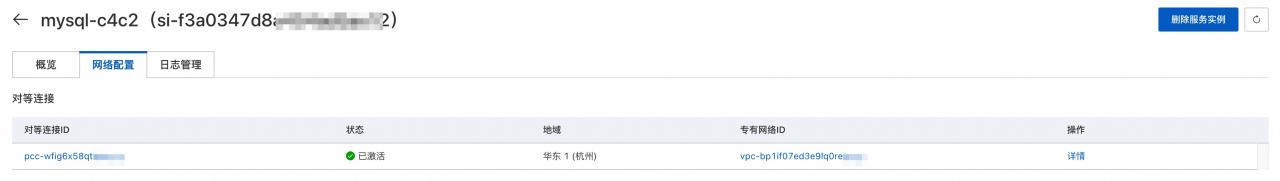

网络配置已有对等连接内容（用户在创建服务实例页选择开启VPC对等连接才会显示）。
使用服务，本服务支持VPC对等连接，租户可以通过VPC对等连接实现私网访问，租户私网访问流程如下。

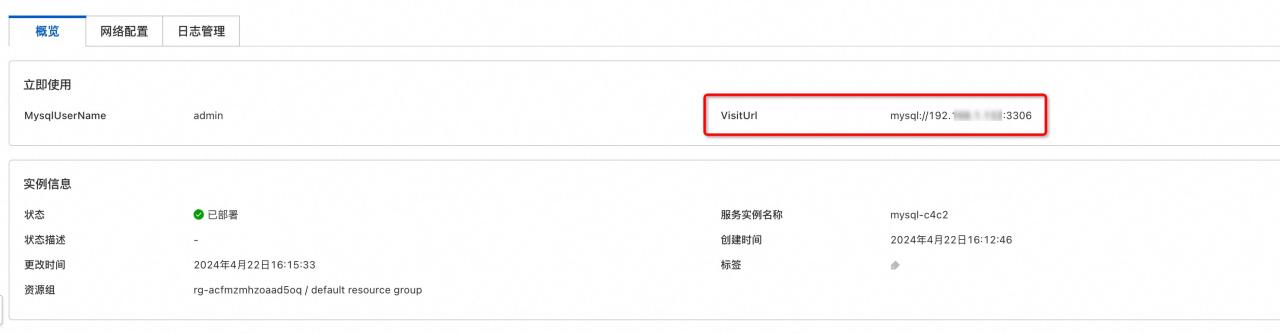

1. 在服务实例详情的立即使用处VisitUrl后的私网IP地址，可以实现私网访问。
2. 在对应的vsw中创建ECS，创建好后安装MySQL客户端。
```
yum install mysql
or
apt install mysql-client
```

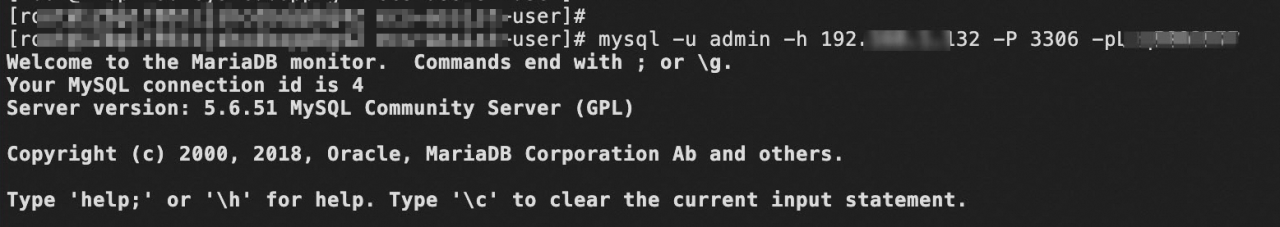

3. 在该ECS中连接MySQL，用IP进行连接。

服务详细说明

本文提前将MySQL社区版安装包存放到该GitHub Repo中，构建服务过程中会将该安装包发布为计算巢部署物，并在ROS模板中写入安装指令，ROS模板引擎在执行时便会自动执行安装操作。{{ computenest::file::MySQL }} 为占位符，会由计算巢服务替换成文件部署物MySQL的HTTP下载地址。

wget '{{ computenest::file::MySQL }}' -O mysql-community-release-el6-5.noarch.rpm
rpm -ivh mysql-community-release-el6-5.noarch.rpm
yum repolist all | grep mysql
yum install mysql-community-server -y

文件说明

文件路径	说明
config.yaml	构建服务的配置文件，服务构建过程中会使用计算巢命令行工具computenest-cli，computenest-cli会基于该配置文件构建服务。
parameters.yaml	本服务为托管版单租，使用该文件渲染服务商需要配置的网络参数，包括VpcId，vSwitch等。
artifact/mysql-community-release-el6-5.noarch.rpm	MySQL社区版安装包，构建过程会将该包发布为计算巢部署物。
icons/service_logo.jpg	构建服务默认的图标。
templates/parameters.yaml	本服务为托管版单租服务，所以只需要用户填写一部分参数，即可通过该文件指定用户所填参数。
templates/template.yaml	ROS模板文件，ROS模板引擎根据该模板能够自动创建出所有的资源。

其中templates/template.yaml主要由三部分组成，详细信息如下。

Parameters定义需要用户填写的参数，包括付费类型，实例规格，Ipv4网段，交换机子网网段和实例密码可用区参数。

ZoneId:
 Type: String
 AssociationProperty: ALIYUN::ECS::Instance:ZoneId
 Label:
   en: VSwitch Available Zone
   zh-cn: 可用区
# 数据库root账户密码
Password:
 # 查询该参数时只输出星号（*）
 NoEcho: true
 Type: String
 Description:
   en: 'Database root account passwor, 8-32 characters, including uppercase and lowercase letters, numbers and special symbols (including: !@#$%^&*-+=_).'
   zh-cn: 数据库root账户密码，长度8-32个字符，可包含大小字母、数字及特殊符号（包含：!@#$%^&*-+=_）。
 Label:
   en: Root Account Password
   zh-cn: 数据库root账户密码
 ConstraintDescription:
   en: '8-32 characters, including uppercase and lowercase letters, numbers and special symbols (including: !@#$%^&*-+=_).'
   zh-cn: 8-32个字符，可包含大小字母、数字及特殊符号（包含：!@#$%^&*-+=_）。
 MinLength: '8'
 MaxLength: '32'
 AssociationProperty: ALIYUN::ECS::Instance::Password
# 新建Ipv4网段
VpcCidrBlock:
  Type: String
  Label:
    en: VPC CIDR IPv4 Block
    zh-cn: 专有网络IPv4网段
  Description:
    zh-cn: VPC的ip地址段范围，<br>您可以使用以下的ip地址段或其子网:<br><font color='green'>[10.0.0.0/8]</font><br><font
      color='green'>[172.16.0.0/12]</font><br><font color='green'>[192.168.0.0/16]</font>
    en: 'The ip address range of the VPC in the CidrBlock form; <br>You can use
        the following ip address ranges and their subnets: <br><font color=''green''>[10.0.0.0/8]</font><br><font
        color=''green''>[172.16.0.0/12]</font><br><font color=''green''>[192.168.0.0/16]</font>'
  AssociationProperty: ALIYUN::VPC::VPC::CidrBlock
  Default: 192.168.0.0/16
# 新建交换机网段
VSwitchCidrBlock:
  Type: String
  Label:
    en: VSwitch CIDR Block
    zh-cn: 交换机子网网段
  Description:
    zh-cn: 必须属于VPC的子网段。
    en: Must belong to the subnet segment of VPC.
  AssociationProperty: ALIYUN::VPC::VSwitch::CidrBlock
  AssociationPropertyMetadata:
    VpcCidrBlock: VpcCidrBlock
  Default: 192.168.1.0/24
# Ecs实例类型
EcsInstanceType:
 Type: String
 Label:
   en: Instance Type
   zh-cn: Ecs实例类型
 AssociationProperty: ALIYUN::ECS::Instance::InstanceType
 AllowedValues:
   - ecs.c6.large
   - ecs.c6.xlarge
   - ecs.c6.2xlarge
   - ecs.c6.4xlarge

Resources定义需要开的资源，包括新开的VPC、vSwitch、ECS、SLB实例。

# Vpc
EcsVpc:
  Type: ALIYUN::ECS::VPC
  Properties:
    CidrBlock:
      Ref: VpcCidrBlock
    VpcName:
      Ref: ALIYUN::StackName
# 交换机
EcsVSwitch:
  Type: ALIYUN::ECS::VSwitch
  Properties:
    ZoneId:
      Ref: ZoneId
    VpcId:
      Ref: EcsVpc
    CidrBlock:
      Ref: VSwitchCidrBlock
EcsSecurityGroup:
 Type: 'ALIYUN::ECS::SecurityGroup'
 Properties:
   VpcId:
     Ref: VpcId
   SecurityGroupIngress:
     - Priority: 1
       PortRange: 3306/3306
       NicType: internet
       SourceCidrIp: 0.0.0.0/0
       IpProtocol: tcp
# Ecs实例
EcsInstanceGroup:
 Type: ALIYUN::ECS::InstanceGroup
 Properties:
   # I/O优化实例
   IoOptimized: optimized
   ZoneId:
     Ref: ZoneId
   DiskMappings:
     - Category: cloud_essd
       Device: /dev/xvdb
       Size: 200
   SystemDiskSize: 40
   # cloud-init执行用户命令
   # /var/log/cloud-init.log /var/log/cloud-init-output.log 可以看到执行日志
   # /var/lib/cloud/instance/scripts/part-001 为具体的脚本 可以sh 执行来排查问题
   UserData:
     Fn::Sub:
       - |
         #!/bin/sh

         # sleep一段时间确保网络就绪
         sleep 10

         # 以下省略，具体可以看templates/template.yaml
   # 付费方式：按量付费
   InstanceChargeType: PostPaid
   MaxAmount: 1
   # 系统盘类型：cloud_essd
   SystemDiskCategory: cloud_essd
   # 实例名称
   InstanceName:
     Ref: ALIYUN::StackName
   VpcId:
     Ref: VpcId
   SecurityGroupId:
     Ref: EcsSecurityGroup
   VSwitchId:
     Ref: VSwitchId
   # 指定CentOS 7.9镜像，如果修改镜像，UserData脚本需要进行适配
   ImageId: "centos_7_9_x64_20G_alibase_20220727.vhd"
   InstanceType:
     Ref: EcsInstanceType
   # 主机名
   HostName:
     Ref: ALIYUN::StackName
   # Ecs登录密码
   Password:
     Ref: Password
   # 是否为实例分配公网IP
   AllocatePublicIP: true
   InternetMaxBandwidthOut: 1

Outputs定义需要最终在计算巢概览页中对用户展示的输出。

Outputs:
  MysqlUserName:
    Label: MySQL登录用户名
    Value: admin
  VisitUrl:
    Label: 私网访问地址
    Description:
      zh-cn: 私网访问地址
      en: private Addresses
    Value:
      Fn::Sub:
        - mysql://${ServerAddress}:3306
        - ServerAddress:
            Fn::Select:
              - 0
              - Fn::GetAtt:
                  - EcsInstanceGroup
                  - PrivateIps
