华为云虚拟私有云 VPC用户指南-使用虚拟IP和Keepalived搭建高可用Web集群
应用场景
虚拟IP（Virtual IP Address）是从VPC子网网段中划分的一个内网IP地址，通常搭配高可用软件（比如Keepalived）使用，主要用来搭建高可用的主备集群。多个云服务器形成主备集群，当主云服务器发生故障无法对外提供服务时，系统动态将虚拟IP切换到备云服务器，通过备云服务器继续对外提供服务。本文档为您详细介绍使用虚拟IP和Keepalived搭建高可用Web集群的方法。
方案架构
本示例中，高可用Web集群架构如图1所示，将虚拟IP同时绑定至ECS-HA1和ECS-HA2，使用Keepalived搭建一个高可用集群。同时，为虚拟IP绑定EIP，该集群具备公网访问能力，可以面向公网提供Web访问服务。实现原理如下：
- ECS-HA1作为主云服务器，通过与虚拟IP绑定的EIP对外提供服务，ECS-HA2作为备云服务器不承载实际业务。
- 当ECS-HA1发生故障时，此时会自动启用ECS-HA2，ECS-HA2将会接管业务并对外提供服务，实现业务不中断的高可用需求。

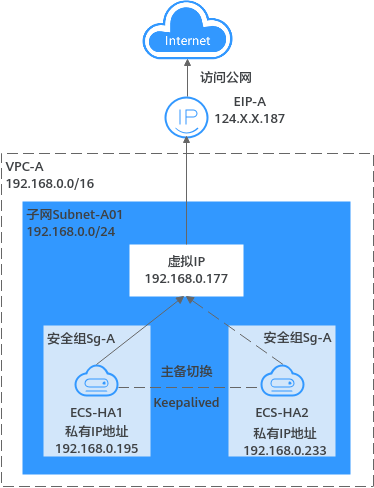

图1 使用虚拟IP和Keepalived搭建高可用Web集群
方案优势
基于虚拟IP和Keepalived能力，采用“一主一备”或“一主多备”的方法组合使用云服务器，这些云服务器对外呈现为一个虚拟IP。当主云服务器故障时，备云服务器可以转为主云服务器并继续对外提供服务，以此达到高可用性HA（High Availability）的目的，可以解决用户由于云服务器故障导致的对外服务中断问题。
约束与限制
使用虚拟IP搭建的高可用集群，所有服务器必须位于同一个虚拟私有云的子网内。
资源规划说明
本示例中，虚拟私有云VPC和子网、虚拟IP、弹性公网IP以及弹性云服务器ECS等资源只要位于同一个区域内即可，可用区可以任意选择，无需保持一致。
说明：
以下资源规划详情仅为示例，您可以根据需要自行修改。
|
资源类型 |
资源数量 |
说明 |
|---|---|---|
|
虚拟私有云VPC和子网 |
1 |
|
|
弹性云服务器ECS |
2 |
本示例中，需要两个ECS作为主备倒换，配置说明如下：
|
|
虚拟IP |
1 |
在子网Subnet-A01中申请虚拟IP地址：
|
|
弹性公网IP |
1 |
|
操作流程

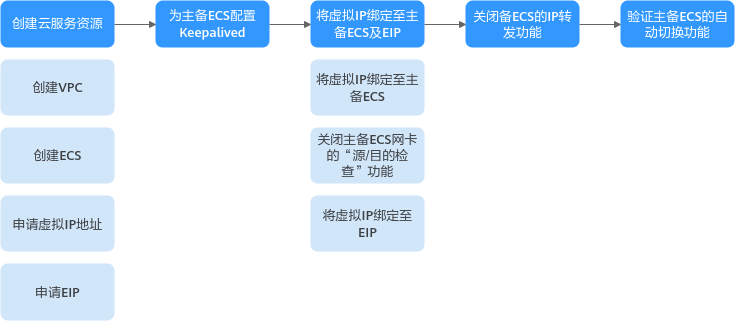

使用虚拟IP和Keepalived搭建高可用Web集群，流程如图2所示。
图2 使用虚拟IP和Keepalived搭建高可用Web集群
